商品紹介 ＞ 栄(SAKAE）４２型超小型精密ギヤモータ |
弊社商品の注文は
お電話・FAX・メールにて承ります。 また、お見積、技術的なご相談等もお気軽にお問い合わせください。 Ｓ．Ｔ．Ｌ．ＪＡＰＡＮ 〒３５９−１１１１ 埼玉県所沢市緑町３−５０−１１ 電話 ・FAX ０４−２９４１−２６１１  営業時間 土日祭日を除く平日９時〜１８時まで |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

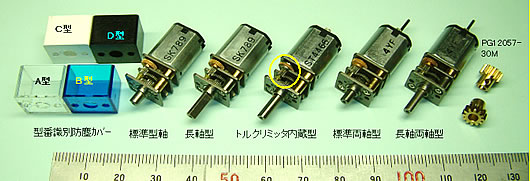

| 栄（SAKAE)４２型超小型精密ギヤモータ | |||||||||||||||||||||
 |
| 栄４２Ａ標準型 | 栄４２Ａ長軸型 | 栄４２Ａ トルクリミッタ型 |
栄４２Ａ 標準両軸型 |
栄４２Ａ 長軸両軸型 |
|
| 型 番 | ＨＳ−ＧＭ２１−ＡＳＤ | ＨＳ−ＧＭ２１−ＡＬＧ | ＨＳ−ＧＭ２１−ＡＬＬ | ＨＳ−ＧＭ２１−ＡＳＷ | ＨＳ−ＧＭ２１−ＡＬＷ |
| 軸径軸長 | φ３×５mmD形状 透明カバー付 | φ３×１０mmD形状 透明カバー付 | φ３×１０mmD形状 透明カバー付 | φ３×５mmD形状 透明カバー付 | φ３×１０mmD形状 透明カバー付 |
| 定格トルク | ３００（最大８００）ｇｃｍ/５Ｖ | ３００（最大８００）ｇｃｍ/５Ｖ | ３００（最大６００±100）ｇｃｍ/５Ｖ | ３００（最大８００）ｇｃｍ/５Ｖ | ３００（最大８００）ｇｃｍ/５Ｖ |
| 回 転 数 | ６０〜１９０rpm 減速比１/７５ | ６０〜１９０rpm 減速比１/７５ | ６０〜１９０rpm 減速比１/７５ | ６０〜１９０rpm 減速比１/７５ | ６０〜１９０rpm 減速比１/７５ |
| 栄４２Ｂ標準型 | 栄４２Ｂ長軸型 | 栄４２Ｂ トルクリミッタ型 |
栄４２Ｂ 標準両軸型 |
栄４２Ｂ 長軸両軸型 |
|
| 型 番 | ＨＳ−ＧＭ２１−ＢＳＤ | ＨＳ−ＧＭ２１−ＢＬＧ | ＨＳ−ＧＭ２１−ＢＬＬ | ＨＳ−ＧＭ２１−ＢＳＷ | ＨＳ−ＧＭ２１−ＢＬＷ |
| 軸径軸長 | φ３×５mmD形状 青色カバー付 | φ３×１０mmD形状 青色カバー付 | φ３×１０mmD形状 青色カバー付 | φ３×５mmD形状 青色カバー付 | φ３×１０mmD形状 青色カバー付 |
| 定格トルク | ４００（最大１４００）ｇｃｍ/５Ｖ | ４００（最大１４００）ｇｃｍ/５Ｖ | ４００（最大４７５±２５）ｇｃｍ/５Ｖ | ４００（最大１４００）ｇｃｍ/５Ｖ | ４００（最大１４００）ｇｃｍ/５Ｖ |
| 回 転 数 | ４５〜１５０rpm 減速比1/134 | ４５〜１５０rpm 減速比1/134 | ４５〜１５０rpm 減速比1/134 | ４５〜１５０rpm 減速比1/134 | ４５〜１５０rpm 減速比1/134 |
| 栄４２Ｃ標準型 | 栄４２Ｃ長軸型 | 栄４２Ｃ トルクリミッタ型 |
栄４２Ｃ 標準両軸型 |
栄４２Ｃ 長軸両軸型 |
|
| 型 番 | ＨＳ−ＧＭ２１−ＣＳＤ | ＨＳ−ＧＭ２１−ＣＬＧ | ＨＳ−ＧＭ２１−ＣＬＬ | ＨＳ−ＧＭ２１−ＣＳＷ | ＨＳ−ＧＭ２１−ＣＬＷ |
| 軸径軸長 | φ３×５mmD形状 白色カバー付 | φ３×１０mmD形状 白色カバー付 | φ３×１０mmD形状 白色カバー付 | φ３×５mmD形状 白色カバー付 | φ３×１０mmD形状 白色カバー付 |
| 定格トルク | ４５０（最大２０００）ｇｃｍ/５Ｖ | ４５０（最大２０００）ｇｃｍ/５Ｖ | ４５０（最大４１５±２５）ｇｃｍ/５Ｖ | ４５０（最大２０００）ｇｃｍ/５Ｖ | ４５０（最大２０００）ｇｃｍ/５Ｖ |
| 回 転 数 | ３０〜１００rpm 減速比1/196 | ３０〜１００rpm 減速比1/196 | ３０〜１００rpm 減速比1/196 | ３０〜１００rpm 減速比1/196 | ３０〜１００rpm 減速比1/196 |
| 栄４２Ｄ標準型 | 栄４２Ｄ長軸型 | 栄４２Ｄ トルクリミッタ型 |
栄４２Ｄ 標準両軸型 |
栄４２Ｄ 長軸両軸型 |
|
| 型 番 | ＨＳ−ＧＭ２１−ＤＳＤ | ＨＳ−ＧＭ２１−ＤＬＧ | ＨＳ−ＧＭ２１−ＤＬＬ | ＨＳ−ＧＭ２１−ＤＳＷ | ＨＳ−ＧＭ２１−ＤＬＷ |
| 軸径軸長 | φ３×５mmD形状 黒色カバー付 | φ３×１０mmD形状 黒色カバー付 | φ３×１０mmD形状 黒色カバー付 | φ３×５mmD形状 黒色カバー付 | φ３×１０mmD形状 黒色カバー付 |
| 定格トルク | ５００（最大３３００）ｇｃｍ/５Ｖ | ５００（最大３３００）ｇｃｍ/５Ｖ | ５００（最大３０５±２５）ｇｃｍ/５Ｖ | ５００（最大３３００）ｇｃｍ/５Ｖ | ５００（最大３３００）ｇｃｍ/５Ｖ |
| 回 転 数 | １５〜５０rpm 減速比1/297 | １５〜５０rpm 減速比1/297 | １５〜５０rpm 減速比1/297 | １５〜５０rpm 減速比1/297 | １５〜５０rpm 減速比1/297 |
栄４３型精密ギヤモータ
超小型精密ギア・モータ「栄４２型」シリーズ
